H44铸铁止回阀 |
 |
|
|
【技术参数】
|
公称压力MPa |
试验压力MPa |
使用
介质 |
|
壳体 |
密封 |
|
1.0～1.6 |
1.76 |
2.4 |
水、蒸汽 |
|
油品 |
|
水、油品、蒸汽 |
应用规范
|
设计与制造 |
GB/T12235 |
|
连接端尺寸 |
结构长度 |
GB/T12221 |
|
法兰尺寸 |
JB/T79 |
|
检验与试验 |
JB/T9092 |
|
材料 |
碳钢 |
GB/T12229 |
|
不锈钢 |
GB/T12230 |
|
合金钢 |
Q/ZB66 |
|
标志 |
GB/T12220 |
|
供货 |
JB/T7928 |
主要零件材料
|
阀体、阀盖、阀瓣 |
密封圈 |
衬套 |
垫片 |
|
灰铸铁 |
不锈钢 |
黄铜 |
橡胶石棉板 |
|
灰铸铁 |
|
黄铜 |

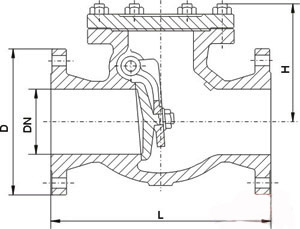

主要外形尺寸
|
口径DN(mm) |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
350 |
300 |
400 |
450 |
500 |
600 |
700 |
800 |
|
L |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
500 |
550 |
720 |
620 |
820 |
1000 |
1000 |
1300 |
1440 |
1440 |
|
D |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
390 |
500 |
440 |
565 |
615 |
670 |
780 |
895 |
1010 |
|
H |
120 |
130 |
142 |
160 |
178 |
203 |
233 |
262 |
300 |
392 |
320 |
448 |
485 |
525 |
580 |
625 |
625 |
|
|
【主要外形尺寸 】
|
口径 DN（mm） |
管螺纹 G
（in） |
尺寸（mm） |
|
L |
L1 |
S |
S0 |
H |
|
15 |
1/2 |
90 |
14 |
27 |
30 |
60 |
|
20 |
3/4 |
100 |
16 |
27 |
36 |
62 |
|
25 |
1 |
120 |
18 |
30 |
46 |
75 |
|
32 |
1 1/4 |
140 |
20 |
36 |
55 |
85 |
|
40 |
1 1/2 |
170 |
22 |
36 |
60 |
95 |
|
50 |
2 |
200 |
24 |
46 |
75 |
110 |
|
65 |
2 1/2 |
260 |
26 |
50 |
90 |
128 |
|
80 |
3 |
290 |
30 |
60 |
110 |
150 |
|
100 |
4 |
350 |
35 |
65 |
160 |
170 | | |
| |
|
